Передвижные рампы модели KING, имеют максимально допустимую нагрузку (LC) 8000 кг.

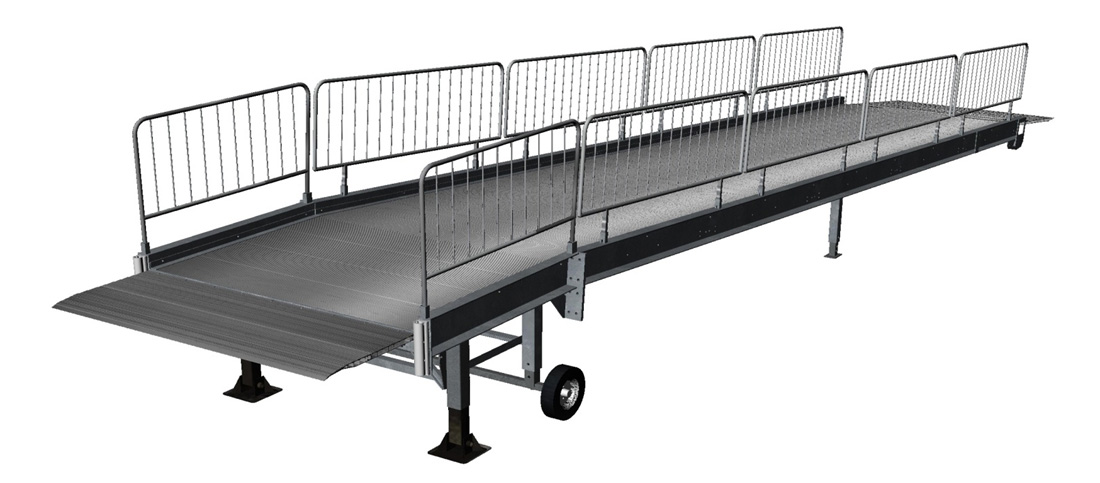

Конструкция рамп модели KING приведена на рисунке 1 параметры рамп в зависимости от артикула приведены в таблице 1.

Рампы передвижные (мобильные) производства компании «TM Pedane s.r.l.» Италия.

Основными рабочими характеристиками рампы являются:

  1. Максимально допустимая нагрузка (LC) – кг.
  2. Длина/ ширина (Y/ Х) - мм.
  3. Допустимый перепад между полом помещения и полом транспортного средства (H-/H+) – мм.

Дополнительной характеристикой является вес рампы (W) – кг

Конструкция состоит из четырех элементов:
  • сварная стальная рама, продольные элементы которой исполнены из швеллера высотой 240 мм, поперечные из двух тавра высотой 180 мм.
  • настил из алюминиевого профиля высокого давления марки 6060
  • сходни из алюминиевого профиля высокого давления марки 6060, соединены с настилом шарнирно.
  • опорная ферма с двумя рабочими опорами и колесной парой для перемещения. Рабочие опоры имеют телескопическую конструкцию с синхронизированным ручным приводом червячных редукторов механизма выдвижения.

Все стальные элементы конструкции рампы имеют гальваническое защитное покрытие. Все разъемные соединения — болтовые (позволяет быстро собрать и разобрать рампу на конструктивные элементы для перевозки на большие расстояния). Телескопический механизм выдвижения рабочих опор позволяет компенсировать до 300 мм разницы по высоте между верхней площадкой и полом транспортного средства.

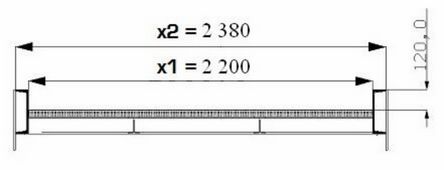

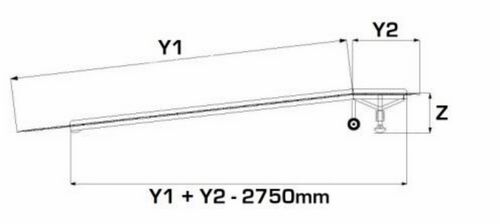

Рисунок 1

Передвижные рампы, модели kink, италия, оборудование для склада, из алюминиевого профиля высокого давления

Передвижные рампы, модели king, италия, оборудование для склада, из алюминиевого профиля высокого давления

Таблица 1

АртикулХ1Х2Y1Y2Z
мммммммммм
KING 100220023801000024001100
KING 120220023801200024001100
KING 140220023801400024001100
По требованию заказчика рампа может быть дооборудована:
  • металлическими ограждениями для безопасности
  • дополнительным резиновым анти скользящим покрытие для алюминиевого настила
  • не полным навесом над рампой из PVC ткани
  • полным навесом над рампой из PVC ткани
  • электроприводом механизма выдвижения рабочих опор.
Специалисты компании «КАТФУЛ» осуществят подбор передвижной рампы, проведут обучение Ваших работников и совместную тестовую установку оборудования на Вашем предприятии. +7 812 416-41-37 звоните!
