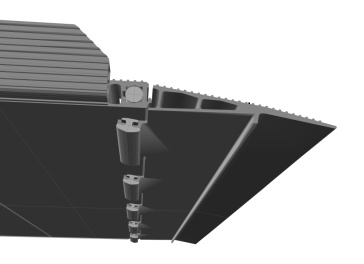

Конструкция рамп модели PLUS приведена на рисунке 1, параметры рамп в зависимости от артикула приведены в таблице 1. С одной стороны по ширине рампы оборудованы сходнями, соединенными с рампой шарнирно по всей ширине. По бокам на длину Y к рампе приварены ограничители из прямоугольного алюминиевого профиля. На профили приварены рымы для зацепления с устройствами для перемещения рампы и прикручены (при комплектации дополнительными опорами) направляющие для дополнительных опор.

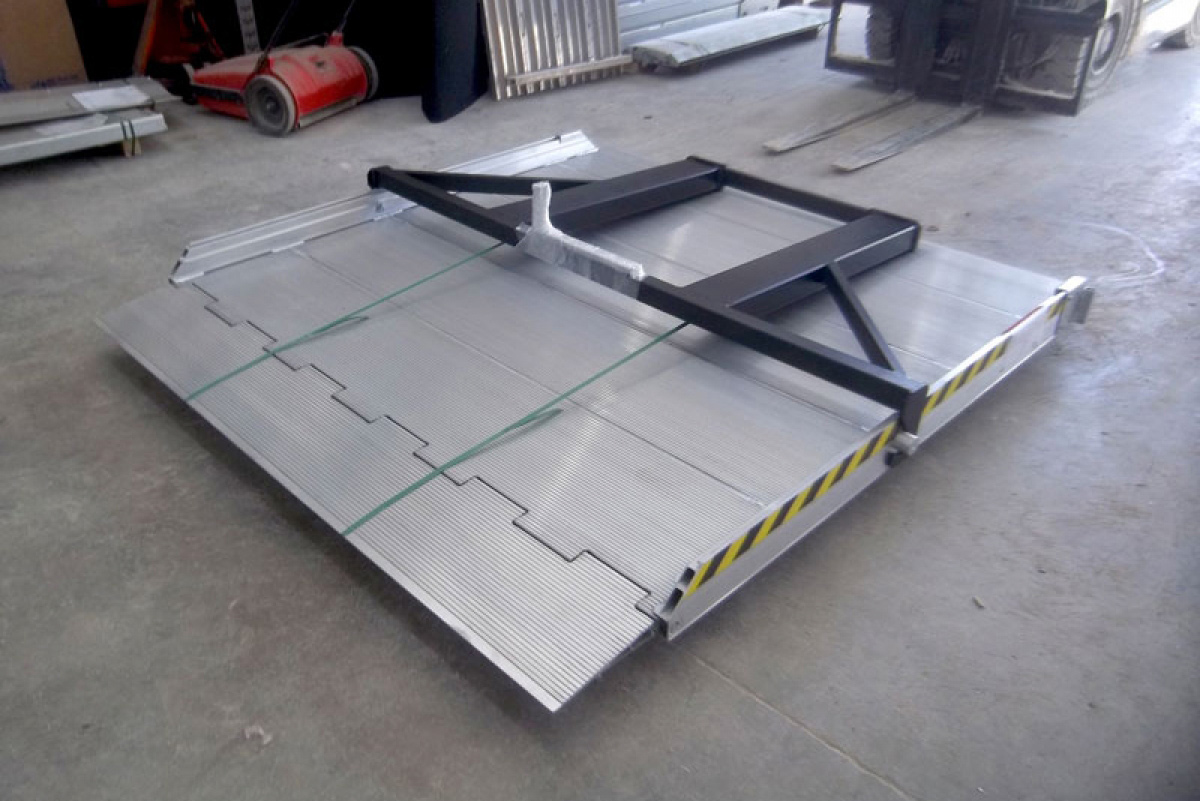

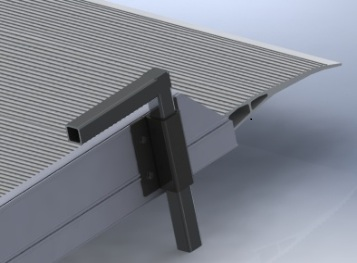

Приспособления для перемещения рамп поставляются отдельно. По требованию покупателя рампы могут быть оборудованы дополнительными, выдвигающимися опорами, для более надежной фиксации рампы на полу помещения. Рампа комплектуется упорами в качестве опции. Опоры поставляются отдельно.
Рампы передвижные (мобильные) производства компании «TM Pedane s.r.l.» Италия.

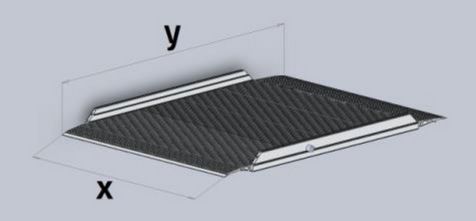

Рисунок 1
Таблица 1
| Артикул | Ширина X | Длина Y | Перепад (H+) | Вес |
| мм | мм | мм | кг | |
| PLUS150A | 1650 | 1200* | 200 | 100 |
| PLUS190A | 1650 | 1600* | 250 | 120 |
| PLUS2300A | 1650 | 2000* | 300 | 140 |
| PLUS150B | 2000 | 1200* | 200 | 125 |
| PLUS190B | 2000 | 1600* | 250 | 150 |
| PLUS1230B | 2000 | 2000* | 300 | 180 |
* — указанная длина не включает в себя длину сходней (300 мм)

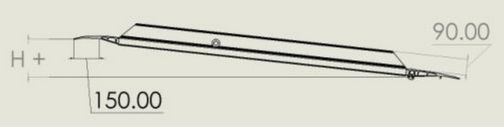

Перепад рассчитан согласно европейского стандарта EN 1398 для максимально допустимого уклона погрузочных рамп 12,5º.
Специалисты компании «КАТФУЛ» осуществят подбор передвижной рампы, проведут обучение Ваших работников и совместную тестовую установку оборудования на Вашем предприятии. +7 812 416-41-37 звоните!
